  • Montáž slunečního topného panelu

    Pro stanovení vhodného umístění panelu můžete využít internetové nástroje, např. http://suncalc.net .
    Na místo musí dopadat přímé sluneční záření co nejvíce během dne, hlavně fotovoltaická část panelu nesmí být pro správnou funkci zastíněna. Panely se montují přímo na fasádu objektu..

    Na ventilátoru  odšroubujte šrouby jeho upevnění a nasaďte na něho přiloženou přírubu a opět vložte 4šrouby a s citem dotáhněte celkovou sestavu.(příruba se s ohledem na transportní rozměry nemontuje a je přiložená v balení).
    Jakýmkoli způsobem vytvořte ve stěně otvor o průměru min. 105-110 mm pro teleskopickou PVC trubku spojující panel a difuzor.
    Pokud máte i OKP provrtejte otvor pro protažení kabelu ovladače a čidla s ohledem na délku kabelu. Můžete též protáhnout přímo AL trubkou a ovladač umístit tak přímo u difuzoru.
    Prostrčte teleskopickou PVC trubku 100mm skrz stěnu, uvnitř ji nasuňte a zajistěte páskou k přírubě difuzoru a začistěte omítku.Zvenku domu ji též nazuňte a zajistěte páskou, fasádu není potřeba  obzvlášť nijak začišťovat otvor zakreje panel.
    Nasaďte panel STP-700 na PE truku a označte si 4 otvory pro hmoždinky.
    Protáhněte kabel a čidlo trubkou případně vytvořeným druhým otvorem.
    Ve variantě bez ovladače navolte funkci switchem (větrání nebo topení) a zapojte konektor motoru. U varianty s OKP připojte dva konektory nejdou zaměnit, a zastrčte čidlo teploměru do panelu.
    Poté nasaďte panel a přišroubujte na fasádu. Zbytečně nepřetahujte nerovnosti fasády se využívá pro vstup vzduchu do panelu. V případě, že by jste měli abnormálně rovnou fasádu podložte na spodku panel cca 5mm a tím vytvořte mezeru.
    Uvnitř nasaďte difuzor a případně připevněte OKP např. tavnou pistolí nebo klasicky na hmoždinku.
    A máte hotovo..

    Popis ovladače OKP.

    Obsah dodávky

       Obsah dodávky v balení

    Sestavený kolektor kompletní

    1 ks

    Ovládací a kontrolní panel OKP

    2x hmoždinka a vrut k uchycení

    (je-li ve vašem požadavku)

    1 ks

    Volící propojka (v případě že není  OKP)

    1 ks

    Zkratovací propojka XINYA JUMP-BL OPEN BLUE

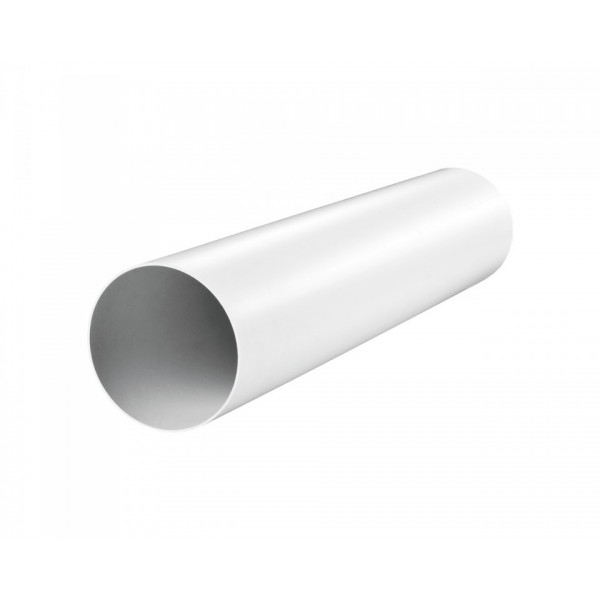

    Po novu PVC trubka teleskopická průměr 100mm délka až 1m (menší odpor vzduchu)

    Na Vaše přání možno dodat trubku ALUFLEX o větších délkách

    2 ks

    Výsledek obrázku pro trubka pvc bílá

    Difusor (výdech vzduchu)

    1 ks

    Držák kolektoru HORNÍ

    1 ks

    Držák kolektoru SPODNÍ

    2 ks

    Hmoždinka 12x60mm

    4 ks

    Vrut 6x70mm

    4 ks
